1. Parâmetros de projeto e controle dimensional
O coletor de água de latão de 3 maneiras de IFAN é projetado com uma configuração do tipo T ou linear, integrando uma entrada principal com três portas de saída. O design está em conformidade com as diretrizes dimensionais internas baseadas em convenções e tolerâncias de peças de encanamento EN ISO. O espaçamento central a centro entre as saídas, as dimensões do encadeamento e a geometria geral do corpo são mantidas dentro de tolerâncias estritas de ± 0. 05 mm. Isso garante alinhamento preciso durante a montagem do sistema e minimiza o risco de desalinhamento cruzado ou de conexão. O design baseado em CAD e a modelagem de precisão CNC são empregados para simular o fluxo de água e a distribuição de carga estrutural em todas as portas.
2. Composição de latão e certificação de material
Cada coletor é fabricado a partir de latão CW617N ou HPB {2}}, conhecido por sua usinabilidade e resistência à corrosão. Os tarugos de matéria-prima recebidos são testados quanto à composição usando espectrometria de fluorescência de raios-X para garantir a conformidade com os padrões EN 12164\/12165. Rastreie elementos como chumbo, bismuto e arsênico são estritamente controlados para atender aos requisitos de água potáveis. A rastreabilidade do material é mantida através da marcação de número de calor. O latão sofre forjamento ou fundição, dependendo do modelo, seguido de pós-tratamento, como o recozimento, para aliviar o estresse interno antes do início da usinagem.
3. Garantia de precisão e compatibilidade de encadeamento
As portas de entrada e saída do coletor 3-} são usinadas com os encadeamentos ISO 228 (BSPP) ou NPT com base na demanda regional. As linhas são cortadas em equipamentos CNC de alta precisão, com monitoramento em processo de afinação, diâmetro menor e ângulo. Cada seção rosqueada é verificada usando medidores GO\/não-go certificados e um teste de torque é realizado para confirmar a força de retenção do encadeamento sob cargas típicas de instalação. A rugosidade da superfície das regiões roscadas é mantida abaixo de RA 1,6 µm para garantir a vedação adequada quando usada com fita de PTFE ou selante da linha.
4. Caminho de fluxo interno e design hidráulico
O furo interno do coletor é projetado para reduzir a resistência e a turbulência do fluxo. O canal central se conecta simetricamente a cada tomada, com um diâmetro uniforme de furo calculado para preservar a consistência do fluxo em todas as ramificações. O IFAN aplica a modelagem de dinâmica de fluidos computacionais (CFD) para testar o comportamento hidráulico interno antes das ferramentas. A transição entre as portas principais e de ramificação é chanfrada para minimizar os redemoinhos e otimizar a distribuição de velocidade. Cada porta é projetada com uma estrutura de furo integral para evitar restrições no fluxo volumétrico e perda de pressão.
5. Acabamento superficial e tratamento anticorrosão
Para proteger contra a exposição ambiental, o IFAN aplica tratamentos de superfície em várias etapas ao corpo de latão. Isso inclui degrescência, polimento mecânico, passivação ácida e níquel opcional ou revestimento cromado. A espessura do revestimento da superfície é medida com dispositivos de corrente de Foucault e deve atender a um mínimo de 10 μm em variantes banhadas. O acabamento sofre testes de pulverização de sal de acordo com a ISO 9227 para verificar a resistência à corrosão. Os modelos de latão nua também são tratados com revestimentos antioxidivos para evitar manchas de superfície durante o armazenamento e trânsito a longo prazo.
6. Resistência à pressão e teste de vazamento
Cada coletor de água de bronze de 3 maneiras de IFAN é submetido a uma série de testes de pressão antes da embalagem. Os testes de pressão estática são realizados a 1,5 × a pressão nominal de funcionamento tipicamente 15 bar-bar para confirmar o desempenho livre de vazamentos em todas as conexões. Os meios de teste incluem água limpa e ar comprimido, dependendo da fase de avaliação. A inspeção de vazamento é realizada visual e eletronicamente, usando sensores de imersão em bolhas e vazamento eletrônico. Um subconjunto de cada lote sofre testes de explosão, onde a pressão é aumentada até a falha na validação das margens de segurança acima dos valores nominal.
7. Alinhamento da porta e verificação de tolerância estrutural
Todos os coletores passam por inspeção dimensional usando máquinas de medição de coordenadas (CMMs) e pinças digitais. Os principais parâmetros incluem espaçamento do centro da porta, perpendicularidade dos ramos e consistência geral do comprimento. O ângulo perpendicular de cada saída no corpo do coletor é medido para garantir a orientação espacial correta durante a instalação. As peças fora de tolerância são isoladas e revisadas para calibração de usinagem ou desgaste de ferramentas. Essas verificações são repetidas em intervalos fixos no lote de produção, de acordo com os protocolos de amostragem estatística ISO 2859-1.

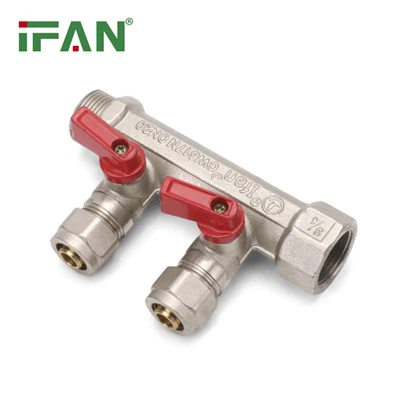

8. Interface da válvula e integração de componentes opcionais
O coletor de porta 3- foi projetado para acomodar opcionalmente as mini válvulas de bola ou verificar válvulas em cada tomada. Os threads de saída são testados quanto à concordância e profundidade para permitir a instalação da válvula perfeita. Os modelos que incluem válvulas pré-instaladas passam por um teste adicional de pressão e atuação para confirmar o desempenho da válvula. As válvulas são instaladas usando ferramentas de torque calibrado e uma inspeção de vedação é realizada para garantir o engajamento de O-ring ou PTFE. Essa compatibilidade modular expande a adaptabilidade do coletor sem exigir uma modificação estrutural adicional.
9. marcação, rastreabilidade e rotulagem de produtos
Cada coletor de água de bronze de 3 maneiras de IFAN é marcado com um número de lote gravado a laser, especificação de tamanho e símbolo de direção de fluxo. Essas marcações são testadas quanto à legibilidade após a exposição à água, calor e abrasão mecânica. O corpo do coletor também pode incluir a marca IFAN fundida ou gravada para autenticação visual. A rastreabilidade é mantida desde a matéria-prima até o produto acabado usando o código de barras ligado ao ERP. Toda a embalagem inclui um código QR vinculado ao certificado de produto, registros de teste e instruções de instalação, garantindo controle de documentação completa.
10. Controle de limpeza, manuseio e embalagem
Antes da embalagem final, os coletores passam por limpeza ultrassônica para remover óleos de usinagem, lascas de metal e contaminantes. A limpeza é verificada com inspeção visual de fibra óptica e teste de resíduos de superfície. As unidades são ensacadas individualmente ou embaladas em caixas de espuma para evitar danos à linha durante o trânsito. Pacotes dessecantes estão incluídos em remessas a granel para evitar a oxidação. A garantia final da qualidade inclui testes de queda de unidades embaladas e testes de vibração em condições de transporte simuladas. A rotulagem inclui número de peça, tipo de encadeamento, classe de pressão e data de produção.
Conclusão: Integridade dimensional e engenharia controlada
O coletor de água de bronze de 3 maneiras de IFAN é projetado para confiabilidade, equilíbrio hidráulico e precisão dimensional. Desde a seleção de latão de alta qualidade e a usinagem CNC exata até o controle de roscas, o acabamento da superfície e a validação de pressão, cada etapa de produção é executada sob rigorosos protocolos de qualidade. Com rastreabilidade integrada e compatibilidade modular, esse tipo de coletor reflete o foco de fabricação da IFAN na consistência, detalhes técnicos e construção durável, garantindo que atenda às demandas de instalações de encanamento de grau profissional em todo o mundo.
