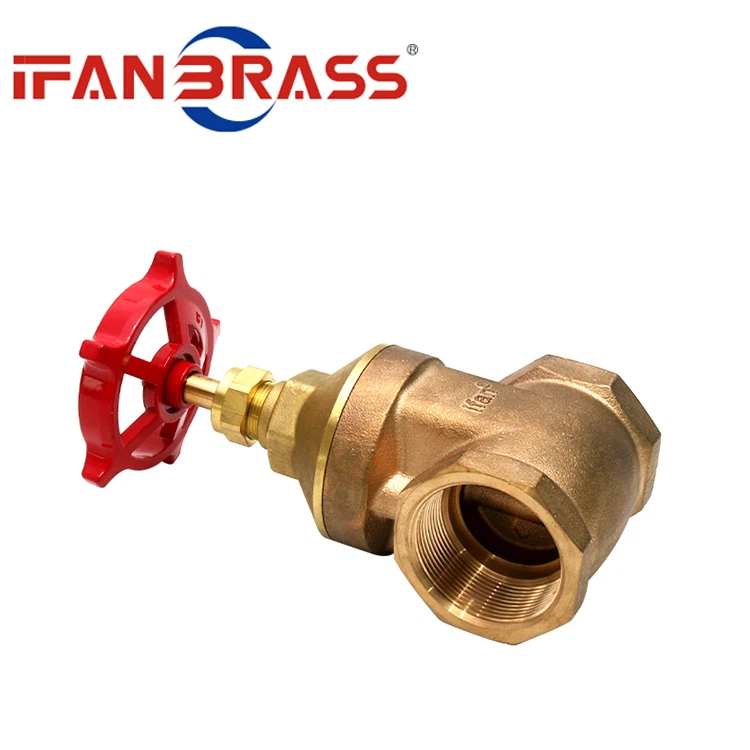

A válvula de gaveta refere-se à válvula cujo membro de fechamento (gate) se move ao longo da direção vertical do eixo do canal. É usado principalmente para cortar o meio na tubulação, ou seja, totalmente aberto ou totalmente fechado. Em geral, as válvulas de gaveta não podem ser usadas para regular o fluxo. Pode ser aplicado a pressão de baixa temperatura ou alta temperatura e alta pressão, e pode ser usado de acordo com diferentes materiais da válvula. No entanto, as válvulas de gaveta geralmente não são usadas em tubulações que transportam lama e outros meios. As vantagens da válvula de gaveta são que a resistência do fluido é pequena; o torque necessário para abertura e fechamento é pequeno; pode ser utilizado na tubulação da rede em anel onde o meio flui em duas direções, ou seja, a direção do fluxo do meio não é restrita; quando está totalmente aberto, a superfície de vedação é afetada pelo meio de trabalho. A erosão é menor que a da válvula globo; a forma e a estrutura são relativamente simples e o processo de fabricação é melhor; o comprimento da estrutura é relativamente curto. As desvantagens incluem que o tamanho total e a altura de abertura são grandes e o espaço necessário para a instalação também é grande; durante o processo de abertura e fechamento, a superfície de vedação é relativamente esfregada, a perda por atrito é grande e até arranhões são facilmente causados em altas temperaturas; as válvulas de gaveta gerais são Existem duas superfícies de vedação, adicionando algumas dificuldades à usinagem, retificação e manutenção; longo tempo de abertura e fechamento.
A válvula borboleta é um tipo de válvula que usa um membro de abertura e fechamento do tipo disco para alternar cerca de 90 graus para abrir, fechar e ajustar o canal de fluido. Vantagens da válvula borboleta: estrutura simples, tamanho pequeno, peso leve, baixo consumo, não utilizado em válvulas de grande diâmetro; abertura e fechamento rápidos, pequena resistência ao fluxo; pode ser usado para meios com partículas sólidas suspensas, e também pode ser usado para pó de acordo com a resistência da superfície de vedação. e meios granulares. Pode ser usado para abertura e fechamento bidirecional e ajuste de dutos de ventilação e remoção de poeira, e é amplamente utilizado em gasodutos e hidrovias de metalurgia, indústria leve, energia elétrica e sistemas petroquímicos. Desvantagens da válvula borboleta: A faixa de ajuste de vazão não é grande. Quando a abertura atinge 30%, a vazão é de quase 95%; devido à limitação da estrutura e material de vedação da válvula borboleta, não é adequado para sistemas de tubulação de alta temperatura e alta pressão. A temperatura geral de trabalho está abaixo de 300 graus e abaixo de PN40; o desempenho de vedação é inferior ao das válvulas de esfera e válvulas globo, por isso é usado em locais onde os requisitos de vedação não são muito altos.
